Корректоры высоты и площадки



У  ситроенов с гидропевматикой есть удивительная способность -  изменять высоту подвески, а так же удерживать ее постоянной независимо от того, сколько в нем пассажиров или груза? Давайте попробуем разобраться, как это работает.

Все гидроситроены (от DS до Xatia) имеют на каждой оси по  одной т.н. «площадке с корректором» , с помощью которых регулируется и поддерживается клиренс автомобиля.

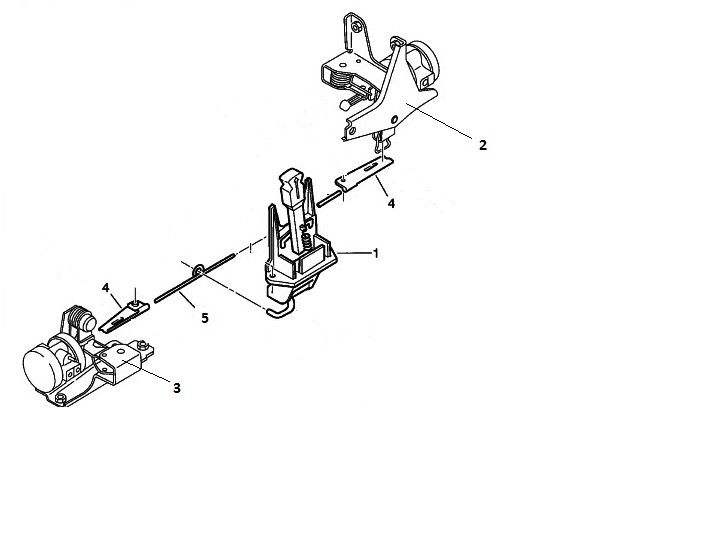

У  Xantia они выглядят примерно так:

corrector 1

1-    Рычаг управления высотой автомобиля вручную  из салона

2-    Передняя площадка с корректором высоты

3-    Задняя площадка с корректором высоты

4-    Наконечники тяги

5-    Тяга

    К каждому корректору подведены три стальные трубки и одна пластиковая. Через них  производится подвод высокого давления к подвеске и распределение его либо к стойкам( подъем), либо в бачок на слив (опускание). При запертом положении корректора подвеска останавливается. Утечки, образующиеся в подвижном соединении плунжер-втулка также отводятся в бачок по по пластиковой трубке.

Корректор высоты

Для начала рассмотрим корректор упрощённо как простой клапан на три положения, двигатель автомобиля при этом работает:

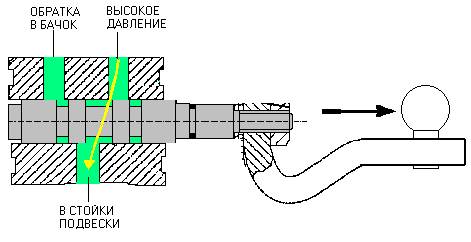

1) во время увеличения высоты соединяет стойки подвески с трубопроводом высокого давления;

 corrector 2

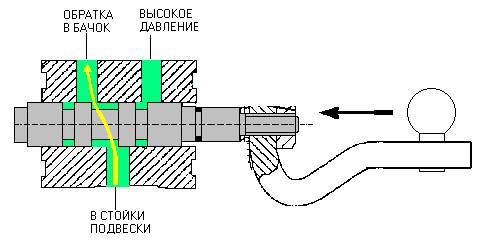

2) во время уменьшения высоты соединяет стойки подвески с возвратным трубопроводом;

 corrector 3

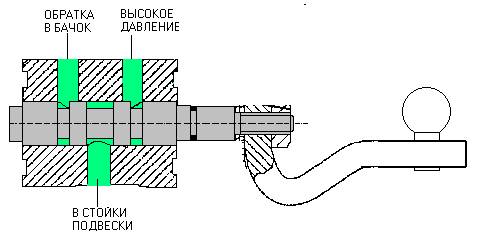

3) при заданной высоте отсоединяет стойки подвески от трубопроводов давления и обратки (нейтральное положение).

 corrector 4

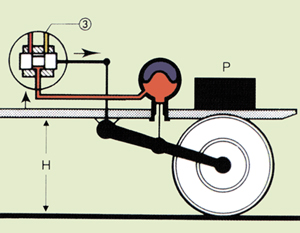

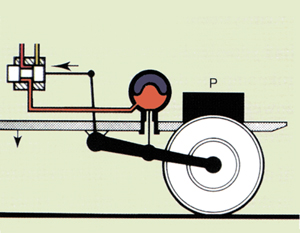

       В машине два корректора высоты (по одному на ось). Передний соединяется с передним стабилизатором поперечной устойчивости, а задний соответственно с задним. При изменении высоты дорожного просвета (вы  наехали на препятствие, нагрузили или разгрузили автомобиль), стабилизатор поворачивается вокруг своей оси. Через упругую тягу, работающую на скручивание (как торсион) и пластиковый шарнир (т.н.«косточку»), это вращение стабилизатора передаётся на подвижный шток-клапан корректора, смещая его вдоль оси. В зависимости от направления смещения подвеска соединяется либо с магистралью давления и увеличивает высоту, либо с обраткой – тогда высота уменьшается. По достижении машиной заданной высоты шток -клапан отсоединяет подвеску от магистралей давления и обратки.

            corrector 5    corrector 6

         Так упрощённо можно представить работу корректоров высоты.

 Однако, если корректор на самом деле был таким, то высота автомобиля корректировалась бы постоянно, (ведь при движении автомобиль постоянно покачивается из-за неровности дороги). На самом деле процесс отслеживания изменения высоты проходит с небольшой задержкой (примерно 5-9 секунд). Для этого внутри корректора есть проток с малым внутренним отверстием (гидравлический замедлитель) и второй, открывающийся проток, закрытый по бокам шайбами, которые прижимают пружинки.

Если Вы дочитали до этого места и Вам интересно как же работает замедлитель корректора, то читаем дальше.

РАССМОТРИМ КОРРЕКТОР ПОДРОБНЕЕ

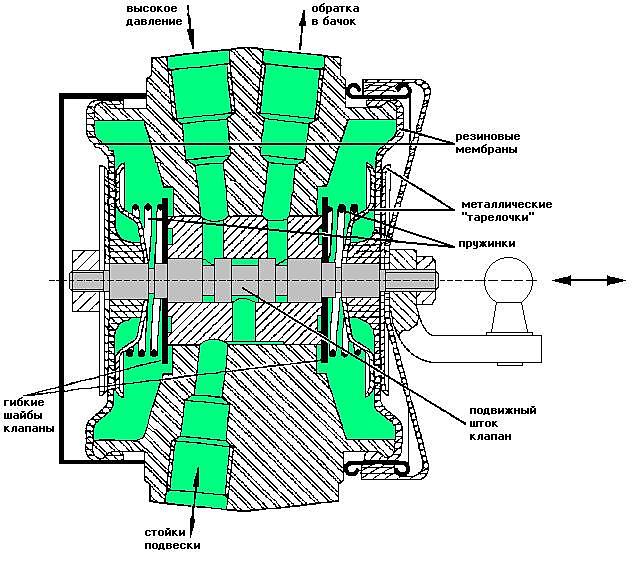

На нижеприведенном рисунке показано сечение корректора в плоскости трубопроводов.

 corrector 7

Боковые полости А и Б закрыты резиновыми мембранами, которые усилены металлическими шайбами-тарелочками, и заполнены гидравлической жидкостью от утечек между штоком-клапаном и корпусом. Излишек жидкости по возвратному трубопроводу утечек уходит в бачок.

Боковые полости А и Б сообщаются между собой через:

1) Открывающийся проток, закрытый по бокам шайбами-клапанами. Открывание шайб-клапанов происходит при перемещении штока-клапана;

2) Проток с малым внутренним отверстием (гидравлический буфер), ограничивающий скорость перетекания из А в Б и наоборот.

Обе боковые полости всегда должны быть заполнены т.к. если внутри будет воздух, шток-клапан станет перемещаться непрерывно (завоздушенный гидравлический буфер не будет работать). Поэтому если во время работ вы отсоединили трубопроводы не двигайте шток-клапан, а собирая корректор после промывки заполните полости свежим LHM.

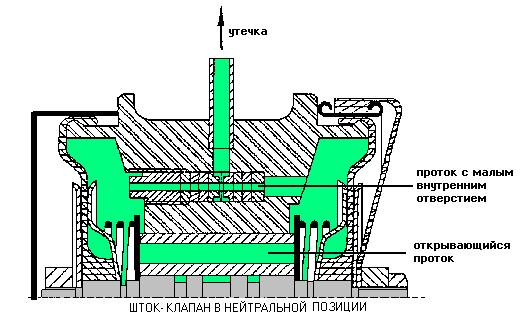

На нижеприведенном рисунке изображено как оба протока соединяют полости.
Строго говоря этот рисунок не является сечением корректора
(на самом деле протоки находятся в разных плоскостях).

 corrector 8

РАБОТА

a)- движение штока-клапана из нейтрального положения в положение снижения высоты

 corrector 9

Когда шток-клапан начнёт двигаться вправо, то ещё сильнее нажмёт на пружинку в полости А, которая прижимает шайбу-клапан закрывающую большой проток, а со стороны полости Б приподнимет шайбу-клапан открывая его. Т.е. открывающийся проток будет закрыт для жидкости из полости А и поэтому перетекание из А в Б пойдёт через проток с малым отверстием (гидравлический буфер). Это увеличит время перетекания и затормозит перемещение штока-клапана , который сможет переместиться в позицию снижения высоты только под действием большого усилия(жидкость заперта в полостях А и Б),  приложенного на длительный промежуток времени . Таким образом во время кратковременных перемещений стабилизатора не будет корректироваться высота автомобиля.

б)- движение штока-клапана из положения снижения высоты в нейтральное положение

 corrector 10

Когда шток-клапан возвращается из положения снижения высоты жидкость из полости Б проходит в открывающийся проток (шайба-клапан Б приподнята штоком) и своим давлением поднимает шайбу-клапан в полости А. Жидкость потечёт по обоим протокам. Время перетекания будет невелико, движение штока-клапана не тормозится и возврат нейтральное положение пройдёт быстро.

Как только шток-клапан достигнет нейтрального положения шайба-клапан полости Б закроет открывающийся проток не давая возможности «проскочить» эту позицию и тем самым предотвращая вторую корректировку.

в) - движение штока-клапана из нейтрального положения в положение увеличения высоты

 corrector 11

В этом случае при движении штока-клапана пружина в полости Б сильнее прижимает шайбу-клапан к корпусу, а в полости А шайба-клапан приподнимается. Для перетекания жидкости открывающийся проток закрыт. Перетекание из Б в А пойдёт через проток с малым отверстием (гидравлический буфер). Это увеличит время перетекания и затормозит перемещение штока-клапана, который сможет переместиться в позицию увеличения высоты только под действием большого усилия приложенного на длительный промежуток времени. Таким образом во время кратковременных перемещений стабилизатора не будет корректироваться высота автомобиля.

г)  движение штока-клапана из положения увеличения высоты в нейтральное положение

 corrector 12

Когда шток-клапан возвращается из положения увеличения высоты жидкость из полости А проходит в открывающийся проток (шайба-клапан А приподнята штоком) и своим давлением поднимает шайбу-клапан в полости Б. Жидкость течёт по обоим протокам и время перетекания невелико. Движение штока-клапана не тормозится и возврат в нейтральное положение проходит быстро.

Как только шток-клапан достиг нейтрального положения шайба-клапан полости А закрывает открывающийся проток не давая возможности «проскочить» эту позицию и тем самым предотвращая вторую корректировку.

Функция протоков - не допустить быстрого перемещения штока-клапана. Иными словами корректировки высоты при кратковременных перемещениях стабилизатора.

Если точнее то:

с одной стороны обеспечивать определённую задержку при перемещениях штока «из» нейтрального положения ;

с другой — меньшую задержку для возвращения «в» нейтральное положение.

Когда вовремя не меняется жидкость LHM в системе, из-за загрязнений полостей и проток корректор может  работать очень медленно или вообще не работать.  Поэтому необходимо производить его периодическую промывку. Желательно это делать вместе с  заменой LHM- раз в 2 года или 40-50 тыс км. пробега

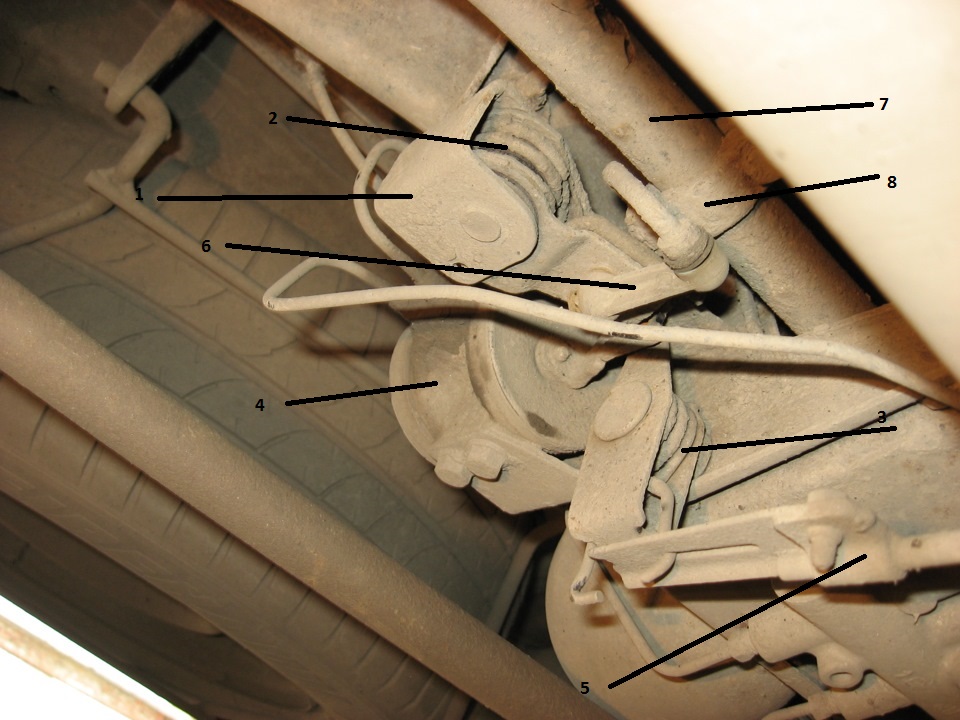

ПЛОЩАДКИ КОРРЕКТОРОВ ВЫСОТЫ

Обозначения на рисунке:

1-      Штампованный корпус

2-     Горизонтальный поворотный рычаг с пружиной

3-     Вертикальный поворотный рычаг с пружиной

4-     Корректор высоты

5-     Наконечника тяги ручного управления высотой

6-     Пластиковая тяга (косточка)

7-     Стабилизатор подвески

8-    Рычажок стабилизатора

 corrector 13

Как же работает площадка с корректором? Рассмотрим это на примере фото задней площадки:

1 Ручное управление высотой подвески

Водитель переводит рычаг управления в салоне , допустим,  в нижнее положение. При этом наконечник тяги 5  оттянет пружину  вперед, а другой  конец пружины надавит и повернет  рычажок 3 против часовой стрелки, который соответственно надавит своей верхней частью на шток корректора. Происходит опускание подвески в крайнее нижнее положение,  этот процесс корректора описан выше.

 Если тяга переместится в противоположную сторону, соответственно произойдет подъем подвески в крайнее верхнее положение. При переводе рычага в нейтральное положение давление на пружину и рычаг 3 прекращается и автомобиль вернется в рабочее положение, но для этого уже будет задействован другой механизм, описанный ниже.

2  Автоматическое поддержание постоянной высоты подвески

            Рычаг управления высотой в салоне переведен в нейтральное положение и наконечник тяги 5 не давит на пружину 3. Двигатель работает. Допустим,  Вы нагрузили подвеску, при этом она опустилась, а стабилизатор 7 провернулся на некоторый угол. При этом рычажок стабилизатора 8 провернется вместе со стабилизатором и надавит на рычажок-«косточку», а она соответственно повернет горизонтальный рычаг и оттянет пружину 2. Второй конец пружины надавливает на шток корректора и начинается цикл подъема подвески в первоначальное положение. При этом стабилизатор будет раскручиваться и давление на горизонтальную пружину будет уменьшаться пока совсем не прекратится. Подвеска при этом остановится в своем первоначальном положении.

Видео , показывающее как работает корректор https://www.youtube.com/watch?v=mcPMdFZmoWY



В статье использованы некоторые материалы сайта http://citroen-club.info/Дмитрий Amator
